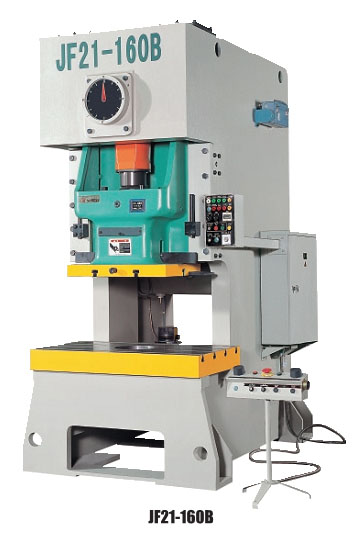

JF21系列干式离合、压塌式保险开式固定台压力机
■ 钢板焊接高刚度机身; ■ 主电机采用西门子电机; ■ 组合式干式气动摩擦离合器、制动器; ■ 齿轮副浸油润滑; ■ 矩形六面加长导轨; ■ 刚性压塌式保险器; ■ JF21-25/25B/45手动调模,其中JF21-25/45刻度指示,JF21-25B数字显示; ■ JF21-63以上电动调模,数码显示; ■ 其中JF21-45可选配电动调模,数码显示; ■ 滑块装设了上提式平衡缸装置(除JF21-25以外); ■ 进口双联电磁阀; ■ JF21-160及以上采用电动浓油强制润滑系统; ■ 平衡缸采用手动稀油润滑系统; ■ 配一组吹件装置; ■ 国际品牌PLC控制; ■ 国际品牌接触器、按钮、指示灯; ■ 可选配气垫装置,自动送料轴装置,光电保护装置,可搭配各种自动化设备。
压力机技术参数
|
JF21-25B |
JF21-25 |
JF21--45 |
JF21-63 |
JF21-80 |
公称力 |
kN |
250 |
250 |
450 |
630 |
800 |
公称力行程 |
mm |
3 |
3 |
4 |
4 |
5 |
滑块行程 |
mm |
60 |
80 |
100 |
120 |
140 |
行程次数 |
固定 |
min-1 |
100 |
100 |
80 |
70 |
60 |
可变 ariable |
80-120 |
80-120 |
70-90 |
60-80 |
50-70 |
最大装模高度 |
mm |
200 |
250 |
270 |
300 |
320 |
装模高度调节量 |
mm |
50 |
50 |
60 |
80 |
80 |
滑块中心至机身距离 |
mm |
160 |
210 |
230 |
300 |
300 |
工作台板尺寸(前后×左右) |
mm |
300 680 |
400 700 |
440 810 |
580 900 |
580 1000 |
工作台板落料孔尺寸(上空直径×深度×下孔直径) |
mm |
130 260 |
φ170 20 φ1 50 |
φ180 30 φ160 |
φ200 40 φ180 |
φ200 40 φ180 |
工作台板厚度 |
mm |
70 |
80 |
110 |
110 |
120 |
机身工作台孔尺寸(直径/前后×左右) |
mm |
200 270 |
260 250 |
300 300 |
390 460 |
390 520 |
滑块底面尺寸(前后×左右) |
mm |
270 330 |
250 360 |
340 410 |
400 480 |
420 560 |
模柄孔尺寸(直径×深度) |
mm |
φ40 60 |
φ40 60 |
φ40 60 |
φ50 80 |
φ50 80 |
立柱间距离 |
mm |
448 |
450 |
550 |
560 |
640 |
立电机功率 |
KW |
3 |
3 |
5.5 |
5.5 |
7.5 |
外形尺寸(前后×左右×高) |
mm |
1150 1050 2050 |
1300 1050 2050 |
1390 1125 2315 |
1580 1210 2520 |
1640 1280 2700 |
净重 |
Kg |
2200 |
2600 |
3450 |
5400 |
7000 |
|
JF21-110 |
JF21-125 |
JF21-160B |
JF21-200 |
JF21-200B |
公称力 |
kN |
1100 |
1250 |
1600 |
2000 |
2000 |
公称力行程 |
mm |
6 |
6 |
6 |
6 |
6 |
滑块行程 |
mm |
160 |
160 |
160 |
180 |
200 |
行程次数 |
固定 |
min-1 |
50 |
50 |
40 |
35 |
35 |
可变 ariable |
40-60 |
40-60 |
35-50 |
30-40 |
30-40 |
最大装模高度 |
mm |
350 |
350 |
350 |
390 |
450 |
装模高度调节量 |
mm |
80 |
80 |
110 |
110 |
110 |
滑块中心至机身距离 |
mm |
350 |
350 |
380 |
390 |
390 |
工作台板尺寸(前后×左右) |
mm |
680 1150 |
680 1150 |
740 1300 |
760 1400 |
760 1400 |
工作台板落料孔尺寸(上空直径×深度×下孔直径) |
mm |
φ260 50 φ220 |
φ260 50 φ220 |
φ300 50 φ260 |
φ300 50 φ260 |
φ300 50 φ260 |
工作台板厚度 |
mm |
140 |
140 |
150 |
160 |
160 |
机身工作台孔尺寸(直径/前后×左右) |
mm |
420 540 |
420 540 |
480 600 |
φ470 |
φ470 |
滑块底面尺寸(前后×左右) |
mm |
500 650 |
540 680 |
580 770 |
600 800 |
600 800 |
模柄孔尺寸(直径×深度) |
mm |
φ60 80 |
φ60 80 |
φ65 85 |
φ65 90 |
φ65 90 |
立柱间距离 |
mm |
760 |
760 |
850 |
870 |
870 |
立电机功率 |
KW |
11 |
11 |
15 |
18.5 |
18.5 |
外形尺寸(前后×左右×高) |
mm |
1850 1450 3060 |
1850 1490 3060 |
2230 1630 3210 |
2500 1580 3320 |
2500 1580 3420 |
净重 |
Kg |
9340 |
9880 |
14420 |
17000 |
17350 | |
