JY25/JHY25系列半闭式高性能双点压力机 |
|
|
主要特点: |

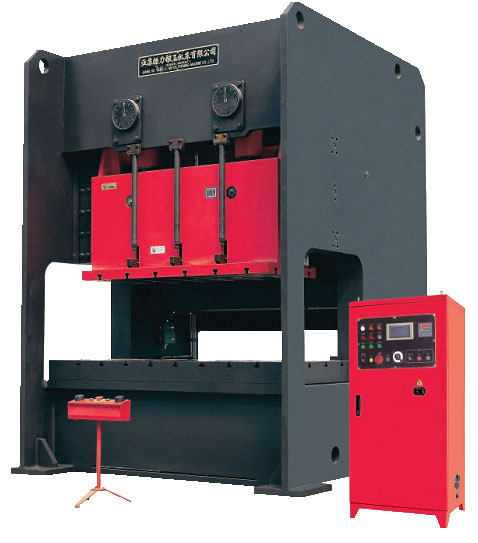

JY25/JHY25系列半闭式高性能双点压力机
JHY25采用半闭式机身结构,JY25采用湿式气动摩擦离合器,JHY25采用进口品牌干式离合器,采用液压保险器。
■ 钢板焊接结构机身,C形开口变形为D形开口,具有高强度,高刚度; ■ 双曲轴逆向旋转,相互抵消侧向力; ■ 组合式湿式多片摩擦离合器; ■ 液压过载保护装置; ■ 六面体矩形加长导轨; ■ 电动调模,数字显示; ■ 上提式气动平衡缸装置; ■ 进口双联电磁阀; ■ 国际品牌PLC控制; ■ 国际品牌的按钮、指示灯、交流接触器、空气开关等控制件; ■ 可选配气垫装置,光电保护装置,可搭配各种自动化设备; ■ JHY25采用进口品牌干式离合器,行程次数固定,其余与JY25一样。
压力机技术参数
|
JY25-80 JHY25-80 |
JY25-110 JHY25-110 |
JY25-160 JHY25-160 |
JY25-200 JHY25-200 |
JY25-250 JHY25-250 |
JY25-315 JHY25-315 |
JY25-400 JHY25-400 |
公称力 |
KN |
800 |
1100 |
1600 |
2000 |
2500 |
3150 |
4000 |
公称力行程 |
mm |
5 |
5 |
6 |
7 |
7 |
8 |
8 |
滑块行程 |
mm |
160 |
180 |
200 |
250 |
280 |
280 |
280 |
行程次数 |
固定 |
min |
55 |
50 |
45 |
35 |
30 |
25 |
20 |
可变 |
mm |
40-75 |
35-65 |
30-55 |
25-45 |
20-35 |
20-30 |
18-25 |
最大装模高度 |
Mm |
350 |
400 |
450 |
500 |
550 |
550 |
600 |
装模高度调节量 |
Mm |
80 |
90 |
100 |
110 |
120 |
120 |
120 |
工作台板尺寸(前后×左右) |
Mm |
600 1400 |
680 1650 |
760 1850 |
840 2200 |
920 2400 |
940 2500 |
1000 2600 |
工作台板厚度 |
mm |
110 |
130 |
150 |
170 |
180 |
190 |
200 |
滑块底面尺寸(前后×左右) |
mm |
460 1200 |
520 1360 |
580 1500 |
650 1850 |
700 2100 |
700 2100 |
800 2200 |
模柄孔尺寸(直径×深度) |
mm |
3-φ60 60 |
3-φ60 70 |
3-φ60 75 |
3-φ60 85 |
3-φ60 95 |
3-φ60 95 |
3-φ60 95 |
立柱间的距离 |
mm |
1300 |
1550 |
1720 |
2020 |
2340 |
2400 |
2580 |
侧面开孔尺寸(前后) |
mm |
620 |
700 |
780 |
860 |
940 |
960 |
1020 |
主电机功率 |
KW |
11 |
15 |
18.5 |
22 |
30 |
37 |
45 |
外形尺寸(前后×左右×高) |
mm |
2320 1850 3100 |
2440 2320 3260 |
2760 2440 3580 |
2920 2680 3980 |
3170 2980 4320 |
3710 3030 4470 |
3710 3210 4970 |
净重 |
KG |
JY25:13500 JHY25:13000 |
JY25:16500 JHY25:16000 |
JY25:27500 JHY25:27000 |
JY25:31500 JHY25:31000 |
JY25:43500 JHY25:43000 |
JY25:47500 JHY25:47000 |
JY25:56000 JHY25:55500 | |
|
|
|
