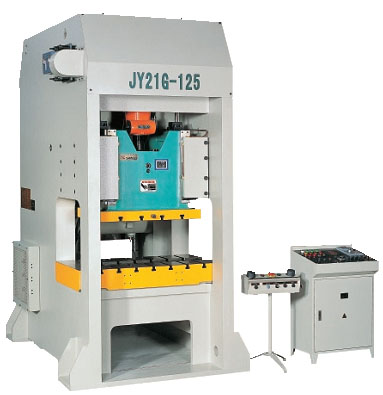

J21G系列高速精密压力机
■ 组合式干式气动摩擦离合器; ■ 气囊式平衡装置; ■ 进口双联电磁阀; ■ 稀油强制循环润滑系统; ■ 国际品牌PLC控制; ■ 国际品牌的按钮、指示灯、交流接触器、空气开关等控制件; ■ 液压过载保护装置; ■ J21G-16~45手动调模,刻度显示;J21G-63以上电动调模、数码显示; ■ 电子凸轮装置,智能上死点停止及多项安全功能; ■ 可按用户要求配备与模具配合使用的相关控制接口,可搭配开卷、校平、自动送料装置,实现压力机自动化作业,是取代同类进口产品的首选压力机; ■ 无后缀表示机床采用普通导轨,刚性保险; ■ 后缀为“A”表示机床采用滚柱导轨,刚性保险; ■ 后缀为“B”表示机床采用滚柱导轨,液压保险。
压力机技术参数
|
J21G-16 J21G-16A |
J21G-25 J21G-25A J21G-25B |
J21G-45 J21G-45A J21G-45B |
J21G-63 J21G-63A J21G-63B |
J21G-80 J21G-80A J21G-80B |
公称力 |
KN |
160 |
250 |
450 |
630 |
800 |
公称力行程 |
Mm |
1.5 |
1.5 |
1.5 |
1.5 |
2 |
滑块行程 |
Mm |
20 |
25 |
30 |
35 |
30 |
30 |
30 |
30 |
行程次数 |
min |
200-500 |
200-400 |
200-300 |
200-400 |
200-350 |
200-250 |
200-250 |
最大装模高度 |
Mm |
190 |
230 |
250 |
260 |
320 |
装模高度调节量 |
Mm |
45 |
50 |
50 |
60 |
60 |
滑块中心至机身距离 |
Mm |
170 |
210 |
250 |
300 |
300 |
工作台板尺寸(前后×左右) |
Mm |
320 480 |
400 700 |
480 820 |
570 850 |
570 1000 |
机身工作台孔尺寸(前后×左右) |
Mm |
100 220 |
100 300 |
170 320 |
160 300 |
170 420 |
工作台板厚度 |
Mm |
60 |
70 |
90 |
100 |
140 |
滑块底面尺寸(前后×左右) |
Mm |
180 200 |
210 250 |
280 400 |
400 480 |
420 560 |
模柄孔尺寸(直径×深度) |
Mm |
φ40 60 |
φ40 70 |
φ40 75 |
φ50 80 |
φ50 80 |
立柱间的距离 |
Mm |
270 |
410 |
490 |
580 |
660 |
电动机功率 |
Kw |
4 |
5.5 |
7.5 |
11 |
15 |
外形尺寸(前后×左右×高) |
Mm |
1450 1020 2200 |
1620 1150 2400 |
1735 1300 2540 |
1800 1400 2700 |
1900 1550 2800 |
净重/毛重 |
Kg |
2600 |
3700 |
4800 |
5600 |
6200 | |
