JFC21系列开式高速精密压力机

主要特点：

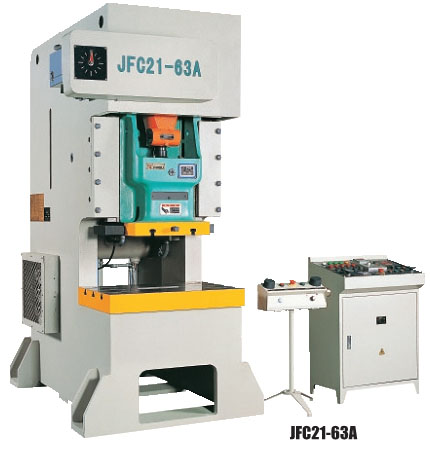

JFC21系列开式高速精密压力机

　　JFC21系列开式高速精密压力机适用于空调翅片、汽车水箱散热器散热片、中央空调的冷表器和换热器的散热片，及钢板卷料，硅钢片等。

■ 组合式干式气动摩擦离合器；
■ JFC21-45以上滑块装设了上提式平衡缸；
■ 进口双联电磁阀；
■ 稀油强制循环润滑系统；
■ 国际品牌PLC控制；
■ 国际品牌的按钮、指示灯、交流接触器、空气开关等控制件；
■ 液压过载保护装置；
■ JFC21-25~45手动调模，刻度显示；JFC21-63以上电动调模，数字显示；
■ 可选配多个切刀阀、吹气阀、配自动送料装置组建单机全自动生产线，是取代同类进口产品的首选压力机；

无后缀表示机床采用普通导轨，刚性保险；
后缀为“A”表示机床采用滚柱导轨，刚性保险；
后缀为“B”表现机床采用滚柱导轨，液压保险；
提高冲压件精度，降低冲压件成本，提高生产率

压力机技术参数

		JFC21-25 JFC21-25A JFC21-25B	JFC21-45 JFC21-45A JFC21-45B	JFC21-63 JFC21-63A JFC21-63B	JFC21-80 JFC21-80A JFC21-80B	JFC21-110 JFC21-110A JFC21-110B	JFC21-125 JFC21-125A JFC21-125B	JFC21-160 JFC21-160A JFC21-160B	JFC21-200 JFC21-200A JFC21-200B
公称力	KN	250	450	630	800	1100	1250	1600	2000
公称力行程	mm	1.6	1.6	2	2	2	2	2	2
滑块行程	mm	30	50	50	40	40	40	40	40
行程次数	min	120-200	120-200	120-200	120-180	100-150	100-150	90-120	70-100
最大装模高度	Mm	250	300	300	320	350	350	350	350
装模高度调节量	Mm	50	50	60	60	60	60	60	80
滑块中心至机身距离	Mm	250	300	300	310	350	350	380	390
工作台板尺寸（前后×左右）	Mm	480 700	570 800	580 860	600 1000	680 1150	680 1150	740 1300	760 1400
机身工作台孔尺寸	mm	300 300	350 350	350 350	260 520	350×480	350×480	φ470	φ470
工作台板厚度	Mm	80	100	110	120	140	140	150	160
滑块底面尺寸（前后×左右）	mm	250 360	340 410	400 480	420 560	500 650	540 680	580 770	600 800
模柄孔尺寸（直径×深度）	mm	φ40 60	φ40 60	φ50 80	φ50 80	φ60 80	φ60 80	φ65 90	φ65 90
立柱间的距离	mm	450	540	600	680	760	760	830	870
电动机功率	KW	4	5.5	7.5	11	15	15	18.5	22
外形尺寸（前后×左右×高）	mm	1830 1120 2080	2020 1220 2280	1800 1210 2520	1850 1280 2850	2010 1430 3040	2010 1480 3040	2280 1540 3240	2500 1580 3320
净重	KG	3500	4200	6100	8000	11000	11800	15500	16500
