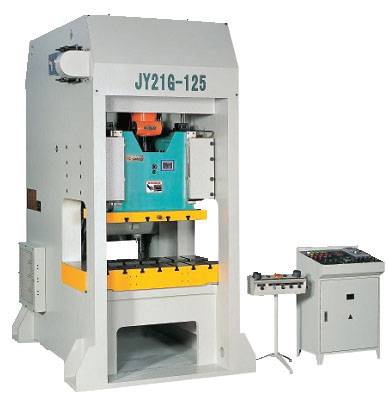

JY21G系列半闭式高速精密压力机
■ 钢板焊接结构机身,C形开口变形为D形开口,具有高强度、高钢度; ■ 进口品牌组合式干式气动摩擦离合器; ■ 上提式气动平衡装置; ■ 进口双联电磁阀; ■ 稀油强制循环润滑系统; ■ 国际品牌PLC控制; ■ 国际品牌的按钮、指示灯、交流接触器、空气开关等控制件; ■ 液压过载保护装置; ■ 电动调模,数字显示; ■ 电子凸轮装置。
智能上死点停止及多项安全功能;可按用户要求配备与模具配合使用的相关控制接口,可搭配开卷、校平、自动送料装置,实现压力机自动化作业,是取代同类进口产品的首选压力机
压力机技术参数
|
JY21G-63 |
JY21G-80 |
JY21G-125 |
JY21G-160 |
JY21G-200 |
公称力 |
KN |
630 |
800 |
1250 |
1600 |
2000 |
公称力行程 |
Mm |
1.5 |
2 |
2 |
2 |
2 |
滑块行程 |
Mm |
30 |
30 |
30 |
40 |
40 |
行程次数 |
min |
150-250 |
150-250 |
150-250 |
90-120 |
90-120 |
最大装模高度 |
Mm |
300 |
350 |
380 |
400 |
450 |
装模高度调节量 |
Mm |
60 |
60 |
60 |
60 |
60 |
滑块中心至机身距离 |
Mm |
300 |
320 |
350 |
380 |
390 |
工作台板尺寸(前后×左右) |
Mm |
580 900 |
620 1090 |
680 1220 |
740 1300 |
760 1350 |
工作台板厚度 |
Mm |
140 |
160 |
180 |
180 |
200 |
工作台板孔尺寸(前后×左右) |
Mm |
100 350 |
150 400 |
200 580 |
200 700 |
200 750 |
滑块底面尺寸(前后×左右) |
Mm |
400 480 |
500 800 |
620 880 |
650 950 |
680 1000 |
模柄孔尺寸(直径×深度) |
Mm |
φ50 80 |
φ50 80 |
φ60 80 |
φ65 90 |
φ65 90 |
立柱间的距离 |
Mm |
680 |
790 |
860 |
930 |
970 |
电动机功率 |
Kw |
11 |
15 |
18.5 |
22 |
30 |
外形尺寸(前后×左右×高) |
Mm |
2050 1300 2700 |
2500 1600 2950 |
2620 1650 3200 |
2330 1870 3240 |
2560 1900 3320 |
净重 |
Kg |
about10000 |
about11000 |
about16500 |
About18500 |
About19880 | |
