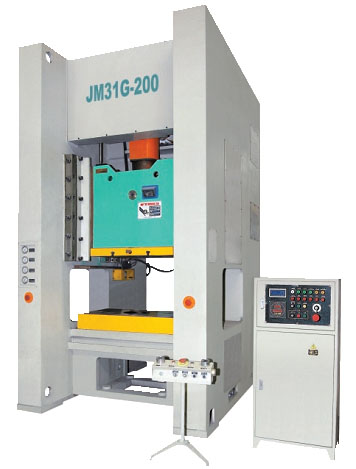

JM31G系列龙门型高速精密压力机
■ 钢板焊接和龙门式箱体机身结构,刚度好,变形极小。在高速冲压和高速进给的情况下,机身沉稳,震动小,确保机床的长期精度; ■ 主传动采用变频调速,运动速度平稳; ■ 压力机的主轴采用高精度大承载滚动轴承,保证了压力机的传动精度,减少了压力机的总间隙和热影响; ■ 滑块采用八面滚针导轨,具有导向精度高,精度保持性好,调整方便之特点,从面大大提高了滑块的运行精度; ■ 滑块的装模高度调节采用电动调节,数字显示模高;操作方便,模高显示精度达0.1mm,其中JM31G-160/200采用液压锁模; ■ 采用液压超负荷保护装置,动作灵敏可靠;超负荷后可自动复位,减少停机时间,提高压力机的利用率; ■ 整机采用稀油强制循环润滑系统,整机润滑充分; ■ 采用电子凸轮控制器,该系统由一旋转变压器和控制器组成,通过旋转变压器对曲轴位置进行实时监测、动态追踪、全自动计算提前角,使机床准确停于上死点; ■ 采用进口安全双联阀,反应速度迅速、准确,保证离合器的可靠控制。
压力机技术参数
|
JM31G-80 |
JM31G-125 |
JM31G-160 |
JM31G-200 |
公称力 |
KN |
800 |
1250 |
1600 |
2000 |
公称力行程 |
Mm |
2 |
3 |
3 |
3 |
滑块行程 |
Mm |
30 |
30 |
30 |
30 |
行程次数 |
min |
160-280 |
160-240 |
160-220 |
150-200 |
最大装模高度 |
Mm |
360 |
400 |
400 |
420 |
装模高度调节量 |
Mm |
50 |
50 |
50 |
50 |
工作台板尺寸(前后×左右) |
Mm |
550 980 |
600 1180
|
700 1380 |
800 1550 |
滑块底面尺寸(前后×左右) |
Mm |
500 950 |
550 1050 |
600 1250 |
650 1450 |
立柱间的距离 |
Mm |
1000 |
1200 |
1400 |
1600 |
主电机功率 |
Kw |
11 |
18.5 |
22 |
30 |
空气压力 |
Mm |
0.50 |
0.50 |
0.50 |
0.5 |
机床重量 |
Kg |
About9000 |
About11500 |
About15000 |
About19000 | |
