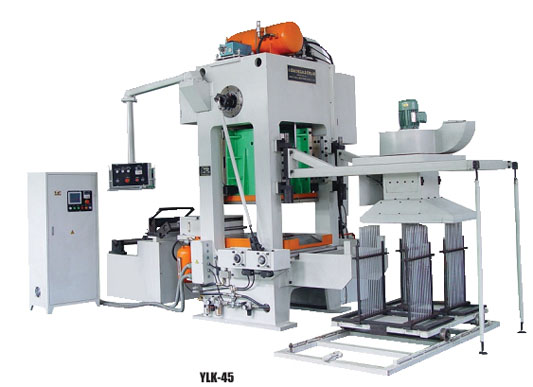

YLK系列翅片冲压全自动生产线
YLK系列告诉翅片冲压全自动生成线由开卷、校平、过油装置、送料装置、闭式告诉精密压力机、吸料集料装置组成，是制冷行业翅片生产的理想设备。配上不同规格的级进模具，可全自动生产各种规格形式的翅片及其他零件。
■ 主机设置有滑块液压提升功能；
■ 滚动导轨；
■ 电动调模，数码显示；
■ 液压过载保护装置
■ 日本进口双联电磁阀；
■ 国际品牌的按钮、指示灯、交流接触器、空气开关等控制件；
■ 国际品牌PLC及触摸屏控制系统、国际品牌计数器及无触点凸轮控制器；
■ 可选配；初始送料装置；
压力机技术参数
|
闭式高速精密压力机 |
闭式双电高速精密压力机 |
|
产品型号 |
|
YLK-45 |
YLK-63 |
YLK-80 |
YLK-100 |
|
公称力 |
KN |
450 |
630 |
800 |
1000 |
|
公称力行程 |
Mm |
1.5 |
2 |
2.5 |
3 |
|
滑块行程 |
Mm |
40 |
40 |
40 |
40 |
|
滑块行程次数 |
min |
150-300 |
150-300 |
150-250 |
150-250 |
|
最大装模高度 |
Mm |
300 |
300 |
320 |
320 |
|
装模高度调节量 |
Mm |
40 |
40 |
50 |
50 |
|
最小装模高度时滑块提升量 |
Mm |
80 |
80 |
100 |
100 |
|
滑块底面尺寸（前后×左右） |
Mm |
700
600 |
900
800 |
900
1100 |
900
1300 |
|
工作台尺寸（前后×左右×厚度） |
Mm |
1100
700
110 |
1300
900
120 |
1400
1300
120 |
1500
1400
140 |
|
卷料外直径 |
Mm |
800 |
900 |
1000 |
1100 |
|
卷料内径 |
Mm |
85 |
85 |
150 |
150 |
|
卷料最大宽度 |
Mm |
350 |
600 |
800 |
950 |
|
集料高度 |
Mm |
650 |
700 |
750 |
750 |
|
吸料器吸料长度 |
Kg |
800 |
800 |
1000 |
1000 |
|
出料排量（参考值） |
排 |
18 |
24 |
36 |
48 |
|
主电动机功率 |
Kw |
5.5 |
7.5 |
11 |
15 |
|
外形尺寸（前后×左右×高） |
Mm |
6000
2500
3000 |
7200
3200
3500 |
8500
4100
3600 |
9500
5000
3800 |
|
机床重量 |
Kg |
6000 |
10000 |
15000 |
20000 | |
