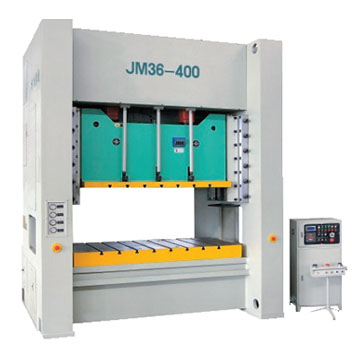

JM36/JMD36系列龙门型双点高性能压力机
■ 钢板焊接整体框架柱结构机身,保证机身很高强度; ■ 双曲轴逆向旋转,相互抵消侧向力; ■ 进口品牌干式摩擦离合器;可选配湿式离合器; ■ 液压过载保护装置; ■ 八面高精度长导轨; ■ 电动调模、数字显示; ■ 上提式平衡缸装置 ■ 进口双联电磁阀; ■ 电动浓油强制润滑系统; ■ 平衡缸采用手动稀油润滑系统; ■ 配一组吹件装置; ■ 国际品牌PLC控制; ■ 国际品牌的按钮、指示灯、交流接触器、空气开关等控制键; ■ 电子凸轮装置,智能上死点停止及多项安全功能; ■ 可选配气垫装置,NC送料装置,光电保护装置,国际品牌变频器,实现行程次数可调; ■ JMD36系列配备多连杆机构,更适合浅拉伸工序。
压力机技术参数
|
JM36-110 JMD36-110 |
JM36-160 JMD36-160 |
JM6-200 JMD36-200 |
JM36-250 JMD36-250 |
JM36-315 JMD36-315 |
JM36-400 |
JM36-500 |
公称力 |
kN |
1100 |
1600 |
2000 |
2500 |
3150 |
4000 |
5000 |
公称力行程 |
mm |
5 |
6 |
7 |
8 |
8 |
10 |
10 |
滑块行程 |
mm |
180 |
200 |
250 |
280 |
280 |
280 |
280 |
行程次数 |
固定 |
min-1 |
50 |
45 |
35 |
30 |
25 |
20 |
18 |
可变Variable |
35-65 |
30~55 |
25-45 |
20-35 |
20-30 |
18-25 |
15-20 |
最大装模高度 |
mm |
400 |
450 |
500 |
550 |
600 |
650 |
700 |
装模高度调节量 |
mm |
90 |
100 |
110 |
120 |
120 |
120 |
120 |
工作台板尺寸(前后×左右) |
mm |
680 1650 |
760 1850 |
840 2200 |
920 2300 |
1000 2400 |
1100 2500 |
1200 2900 |
工作台板厚度 |
mm |
130 |
150 |
170 |
180 |
190 |
200 |
210 |
滑块底面尺寸(前后×左右) |
mm |
580 1360 |
660 1580 |
740 1850 |
820 2000 |
900 2100 |
1000 2200 |
1100 2600 |
模柄孔尺寸(直径×深度) |
mm |
3 –φ60 70 |
3 –φ60 75 |
3 –φ60 90 |
3 –φ60 90 |
3 –φ70 95 |
3 –φ70 95 |
3 –φ80 100 |
立柱间距离 |
mm |
1750 |
1970 |
2300 |
2500 |
2600 |
2700 |
3100 |
侧面开孔尺寸(前后×高度)(从工作台板上平面算起) |
mm |
650 350 |
700 380 |
800 420 |
860 470 |
900 500 |
1020 550 |
1040 600 |
工作台板上平面距地面距离 |
mm |
950 |
970 |
1000 |
1100 |
1120 |
1120 |
1150 |
主电机功率 |
KW |
15 |
18.5 |
22 |
30 |
37 |
45 |
55 |
气垫(选配) |
个数 |
|
2 |
2 |
2 |
2 |
2 |
2 |
2 |
顶出力 |
KN |
55 |
80 |
100 |
125 |
125 |
125 |
125 |
顶出行程 |
mm |
70 |
80 |
90 |
100 |
100 |
100 |
100 |
顶出面积 |
mm |
370 520 |
420 620 |
470 720 |
520 820 |
520 820 |
520 820 |
520 820 |
外形尺寸(前后×左右×高) |
mm |
2250 2370 3500 |
2480 2590 3610 |
2680 3120 3930 |
2880 3370 4280 |
3220 3520 4580 |
3310 3640 4580 |
3880 4080 4750 |
净重 |
Kg |
18000 |
22000 |
31000 |
37000 |
47000 |
51000 |
66000 | |
