JE23 系列经济型开式可倾压力机 |
|
|
主要特点: |

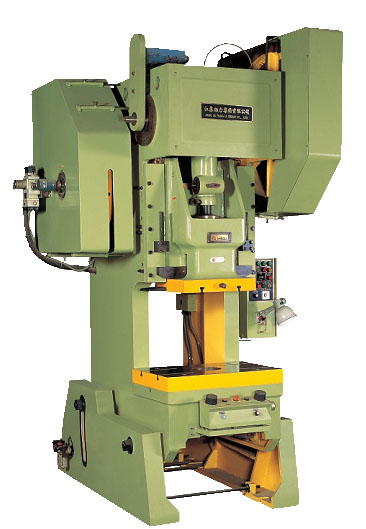

JE23 系列经济型开式可倾压力机
■ 采用曲轴横放结构; ■ 组合式干式气动摩擦离合器 ■ 手动调模,刻度显示; ■ 安全双联电磁阀; ■ 国际品牌PLC控制。
压力机技术参数
|
JE23-25 |
JE23-40 |
JE23-63 |
JE23-80 |
公称力 |
KN |
250 |
400 |
630 |
800 |
公称力行程 |
Mm |
2.5 |
4 |
4 |
5 |
滑块行程 |
Mm |
60 |
100 |
120 |
130 |
行程次数 |
-1 Min |
100 |
70 |
60 |
53 |
最大装模高度 |
Mm |
180 |
220 |
270 |
290 |
装模高度调节量 |
Mm |
70 |
80 |
80 |
100 |
滑块中心至机身距离 |
Mm |
210 |
250 |
260 |
270 |
工作台板尺寸(前后* 左右) |
Mm |
400 600 |
480 710 |
480 710 |
520 860 |
工作台板落料孔尺寸(上孔直径* 深度 *下孔直径) |
Mm |
Φ120 |
Φ220 25 Φ180 |
Φ200 45 Φ180 |
Φ200 45 Φ180 |
工作台板厚度 |
Mm |
70 |
80 |
90 |
100 |
机身工作台板尺寸(直径 *前后 *左右) |
Mm |
Φ180 130 260 |
Φ200 150 300 |
Φ250 200 340 |
Φ250 200 340 |
滑块底面尺寸(前后* 左右) |
Mm |
210 250 |
270 320 |
280 320 |
280 380 |
模柄孔尺寸(直径* 深度) |
Mm |
Φ40 70 |
Φ50 70 |
Φ50 80 |
Φ60 75 |
立柱间的距离 |
Mm |
260 |
300 |
350 |
410 |
电动机 |
型号 |
|
Y2-100L2-4 |
Y2-132M1-6 |
Y2-132M2-6 |
Y2-160M-6 |
功率 |
KW |
3 |
4 |
5.5 |
7.5 |
外型尺寸(前后* 左右 高) |
Mm |
1560 1300 2210 |
1620 1450 2350 |
1810 1550 2640 |
1810 1630 2790 |
净重/毛重 |
kg |
2100/2400 |
3500/3800 |
4500/5000 |
5200/5800 |
机身最大可倾斜度 |
。 |
20 |
20 |
20 |
20 | |
|
|
|
