J21系列普通型开式固定台压力机 |
 |
 |
主要特点： |

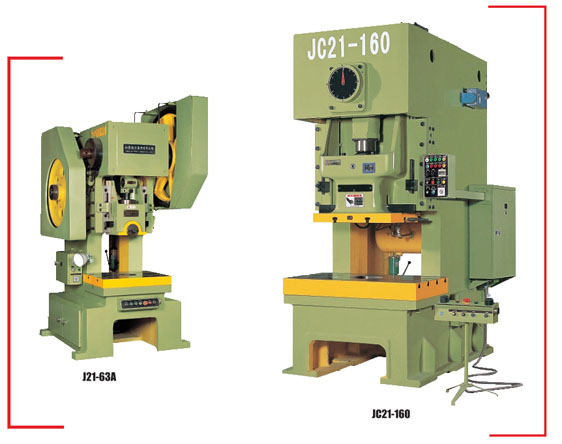

J21系列普通型开式固定台压力机
■ 采用曲轴横放结构；
■ 刚性转键式离合器；
■ 手动调模，刻度显示；
■ 其中型号中带有字母“A”的均装有紧急制动装置，可以使滑块急停在0°~135°范围内，并可配置光电保护器。
■ 型号中带有字母“D”的为双转键结构，能有效克服冲压时的反弹；
■ 其中JC21-160装配有气动摩擦离合器滑块可急停在任意位置。
压力机技术参数
|
J21-63A |
JD21-63A |
J21-80A |
JD21-80A |
JD21-100A |
JD21-125A |
JC21-160 |
|
公称力 |
KN |
630 |
630 |
800 |
800 |
1000 |
1250 |
1600 |
|
公称力行程 |
mm |
8 |
8 |
9 |
9 |
10 |
10 |
6 |
|
滑块行程 |
Mm |
120 |
120 |
130 |
130 |
140 |
140 |
160 |
|
行程次数 |
Min-1 |
50 |
50 |
45 |
45 |
38 |
38 |
40 |
|
最大装模高度 |
Mm |
300 |
300 |
350 |
320 |
320 |
320 |
350 |
|
装模高度调节量 |
mm |
80 |
80 |
100 |
100 |
100 |
100 |
100 |
|
滑块中心至机身距离 |
mm |
300 |
300 |
300 |
300 |
380 |
380 |
380 |
|
工作台板尺寸（前后*左右） |
mm |
570
760 |
570
760 |
580
860 |
580
860 |
710
1100 |
720
1200 |
740
1300 |
|
工作台板落料孔尺寸（上孔直径*深度*下孔直径） |
mm |
Φ200
45
Φ180 |
Φ200
45
Φ180 |
Φ200
45
Φ180 |
Φ200
45
Φ180 |
Φ260
50
Φ220 |
Φ260
50
Φ220 |
Φ300
50
Φ260 |
|
工作台板厚度 |
mm |
90 |
90 |
100 |
100 |
120 |
120 |
150 |
|
机身工作台板尺寸（直径*前后*左右） |
mm |
铸件Φ280
220
320
钢板220
250 |
Φ280
220
320 |
铸件Φ280
220
380
钢板220
260 |
Φ280
220
380 |
铸件Φ320
250
420
钢板260
290 |
铸件Φ320
250
420
钢板260
290 |
Φ470 |
|
滑块底面尺寸（前后*左右） |
mm |
280
320 |
280
320 |
280
380 |
280
380 |
420
560 |
420
560 |
580
770 |
|
模柄孔尺寸（直径*深度） |
mm |
Φ50
80 |
Φ50
80 |
Φ60
75 |
Φ60
75 |
Φ60
80 |
Φ60
80 |
Φ65
85 |
|
立柱间的距离 |
mm |
钢板450
铸件320 |
320 |
钢板515
铸件410 |
410 |
钢板630
铸件580 |
钢板620
铸件580 |
730 |
|
电动机功率 |
KW |
5.5 |
5.5 |
7.5 |
7.5 |
7.5 |
11 |
15 |
|
外型尺寸（前后*左右*高） |
mm |
1550
1410
2610 |
1550
1410
2610 |
1610
1470
2680 |
1925
1470
2675 |
1960
1335
2850 |
2060
1600
3000 |
2200
1550
3160 | |
| |
|
|
