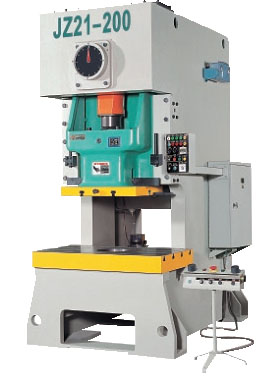

JZ21系列湿式离合、液压保险高性能压力机

主要特点：

JZ21系列湿式离合、液压保险高性能压力机

■ 钢板焊接高刚度机身；
■ 组合式湿式多片摩擦离合器；
■ 齿轮副浸油润滑；
■ 矩形六面加长导轨；
■ 液压过载保护装置；
■ JZ21-45手动调模，刻度显示；
■ JZ21-45可选配电动调模，数码显示；
■ JZ21-63以上电动调模，数码显示；
■ 上提式平衡缸装置
■ 进口双联电磁阀；
■ 电动浓油强制润滑系统；
■ 平衡缸采用手动稀油润滑系统；
■ 配一组吹件装置；
■ 电子凸轮控制器；
■ 国际品牌PLC控制；
■ 国际品牌接触器、按钮、指示灯；
■ 可选配气垫装置，光电保护装置，可搭配各种自动化设备。

压力机技术参数

			JZ21-45	JZ21-63	JZ 21--80	JZ 21-110	JZ 21-125	JZ 21-160	JZ 21-200	JZ 21-200B	JZ 21-250	JZ 21-250B	JZ 21-315	JZ 21-400
公称力		kN	450	630	800	1100	1250	1600	2000	2000	2500	2500	3150	4000
公称力行程		mm	4	4	5	6	6	6	6	6	8	8	8	10
滑块行程		mm	100	120	140	160	160	160	180	200	200	250	200	200
行程次数	固定	min-1	80	70	60	50	50	40	35	35	30	30	30	25
行程次数	可变Variable	min-1	70-90	60-80	50-70	40-60	40-60	35-50	30-40	30-40	25-35	25-35	25-35	20-30
最大装模高度		mm	270	300	320	350	350	350	390	450	430	500	430	430
装模高度调节量		mm	60	80	80	80	80	110	110	110	120	120	120	120
滑块中心至机身距离		mm	230	300	300	350	350	380	390	390	420	420	420	420
工作台板尺寸（前后×左右）		mm	440 810	580 900	580 1000	680 1150	680 1150	740 1300	760 1400	760 1400	800 1400	800 1400	800 1400	800 1400
工作台板落料孔尺寸（上空直径×深度×下孔直径）		mm	φ180 30 φ160	φ200 40 φ180	φ200 40 φ180	φ260 50 φ220	φ260 50 φ220	φ300 50 φ260	φ300 50 φ260	φ300 50 φ260	φ320 50 φ280	φ320 50 φ280	φ320 50 φ280	φ320 50 φ280
工作台板厚度		mm	110	110	120	140	140	150	160	160	170	170	170	180
机身工作台孔尺寸（直径/前后×左右）		mm	300 300	390 460	390 520	420 540	420 540	480 600	φ470	φ470	370 570	370 570	440 580	440 580
滑块底面尺寸（前后×左右）		mm	340 410	400 480	420 560	500 650	540 680	580 770	600 800	600 800	650 850	650 850	650 850	690 900
模柄孔尺寸（直径×深度）		mm	φ40 60	φ50 80	φ50 80	φ60 80	φ60 80	φ65 85	φ65 90	φ65 90	φ70 90	φ70 90	φ70 90	φ70 90
立柱间距离		mm	550	560	640	760	760	850	870	870	960	960	920	960
立电机功率		KW	5.5	7.5	7.5	11	11	15	18.5	18.5	22	22	30	37
外形尺寸（前后×左右×高）		mm	1390 1200 2400	1580 1210 2520	1640 1280 2780	2130 1450 3150	2130 1490 3150	2530 1630 3280	2500 1580 3320	2500 1580 3420	2730 1640 3550	2730 1640 4060	2770 1650 3550	2830 1680 3890
净重		Kg	3450	5400	7000	9840	10400	14920	17000	17350	23500	24500	25000	29500
