MP系列数控转塔冲床 |
 |
 |
主要特点： |
MP10系列数控转塔冲床采用闭式机身（ZL 2004 20108852.4），整机经壁炉回火处理，整套进口德国哈雷公司（H+L）液压系统，稳定可靠，能耗低（仅11KW）。数控系统采用FANUC Oip或SIEMENS 8400，长镶式结构转盘（ZL 02 2 18211.X），旋转工位采用部分式锅轮锅杆机构，国际化配套的气功元件及电气元件，进口大导程滚珠丝杠，直线导轨，钢球，毛刷结构工作台，全自动集中润滑系统，配置高性能自动浮式夹钳。
MP系列数控转塔冲床技术参数
|
|

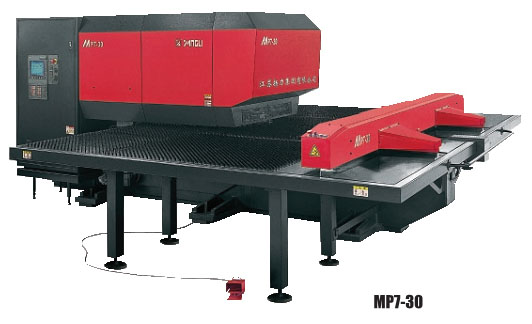

MP7-30 机械式 |
MP8-30 液压式 |
MP10-30 液压式 |
|
公称力 |
kN |
300 |
300 |
300 |
300 |
300 |
300 |
300 |
300 |
|
加工板材尺寸
（含一次再定位） |
mm |
1250*2500 |
1250*4000 |
1250*2500 |
1250*4000 |
1250*2500 |
1250*4000 |
1250*5000 |
1500*5000 |
|
工件最大质量 |
kg |
156 |
156 |
156 |
156 |
156 |
156 |
210 |
235 |
|
板料最大移动速度 |
m/min |
106 |
106 |
106 |
106 |
106 |
106 |
106 |
106 |
|
工件最大厚度 |
mm |
6.35 |
6.35 |
6.35 |
6.35 |
6.35 |
6.35 |
6.35 |
6.35 |
|
一次冲孔最大直径 |
mm |
φ88.9 |
φ88.9 |
φ88.9 |
φ88.9 |
φ88.9 |
φ88.9 |
φ88.9 |
φ88.9 |
|
模位数 |
↑ |
32/※24 |
32/※24 |
32/※24 |
32/※24 |
32/※24 |
32/※24 |
32/※24 |
32/※24 |
|
加工精度 |
mm |
±0.1 |
±0.1 |
±0.1 |
±0.1 |
±0.1 |
±0.1 |
±0.1 |
±0.1 |
|
冲孔频率 |
hpm |
270 |
270 |
450/※600 |
450/※600 |
600/※450 |
600/※450 |
600/※450 |
600/※450 |
|
床身结构 |
|
C-双机架 |
C-双机架 |
C-双机架 |
C-双机架 |
闭式
O-type |
闭式
O-type |
闭式
O-type |
闭式
O-type |
|
控制轴数 |
↑ |
4/※3 |
4/※3 |
4/※3 |
4/※3 |
4/※3 |
4/※3 |
4/※3 |
4/※3 |
|
旋转工位一次冲孔最大直径 |
mm |
φ50.8 |
φ50.8 |
φ50.8 |
φ50.8 |
φ50.8 |
φ50.8 |
φ50.8 |
φ50.8 |
|
空气压力 |
Mpa |
0.55 |
0.55 |
0.55 |
0.55 |
0.55 |
0.55 |
0.55 |
0.55 |
|
机床重量 |
Ton |
14 |
14.5 |
14.5 |
15 |
19.5 |
20 |
20.5 |
22 |
|
机器外形尺寸 |
mm |
5340
2700
2150 |
5340
4200
2150 |
5340
2700
2150 |
5340
4200
2150 |
5400
2700
2200 |
5400
4200
2200 |
5400
4200
2200 |
6100
4200
2200 |
|
|
a30 液压式 |
MP10-40 液压式 |
MP10-50 液压式 |
|
公称力 |
kN |
300 |
300 |
400 |
400 |
400 |
500 |
500 |
500 |
|
加工板材尺寸
（含一次再定位） |
mm |
1250*2500 |
1250*4000 |
1250*2500 |
1250*4000 |
1500*5000 |
1250*2500 |
1250*4000 |
1500*500 |
|
工件最大质量 |
kg |
156 |
156 |
156 |
156 |
235 |
235 |
235 |
350 |
|
板料最大移动速度 |
m/min |
106 |
106 |
106 |
106 |
106 |
106 |
106 |
106 |
|
工件最大厚度 |
mm |
6.35 |
6.35 |
6.35 |
6.35 |
6.35 |
8 |
8 |
8 |
|
一次冲孔最大直径 |
mm |
φ88.9 |
φ88.9 |
φ88.9 |
φ88.9 |
φ88.9 |
φ88.9 |
φ88.9 |
φ88.9 |
|
模位数 |
↑ |
32/※24 |
32/※24 |
32/※24 |
32/※24 |
32/※24 |
32/※24 |
32/※24 |
32/※24 |
|
加工精度 |
mm |
±0.1 |
±0.1 |
±0.1 |
±0.1 |
±0.1 |
±0.1 |
±0.1 |
±0.1 |
|
冲孔频率 |
hpm |
1000 |
1000 |
450 |
450 |
450 |
300 |
300 |
300 |
|
床身结构 |
|
闭式
O-type |
闭式
O-type |
闭式
O-type |
闭式
O-type |
闭式
O-type |
闭式
O-type |
闭式
O-type |
闭式
O-type |
|
控制轴数 |
↑ |
4/※3 |
4/※3 |
4/※3 |
4/※3 |
4/※3 |
4/※3 |
4/※3 |
4/※3 |
|
旋转工位一次冲孔最大直径 |
mm |
φ50.8 |
φ50.8 |
φ50.8 |
φ50.8 |
φ50.8 |
φ50.8 |
φ50.8 |
φ50.8 |
|
空气压力 |
Mpa |
0.55 |
0.55 |
0.55 |
0.55 |
0.55 |
0.55 |
0.55 |
0.55 |
|
机床重量 |
Ton |
20 |
20 |
20 |
21 |
23 |
22 |
23 |
25 |
|
机器外形尺寸 |
mm |
5400
2700
2200 |
5400
4200
2200 |
5400
2700
2200 |
5400
4200
2200 |
6100
4200
2200 |
5400
2700
2200 |
5400
4200
2200 |
6100
4200
2200 | |
| |
|
|
