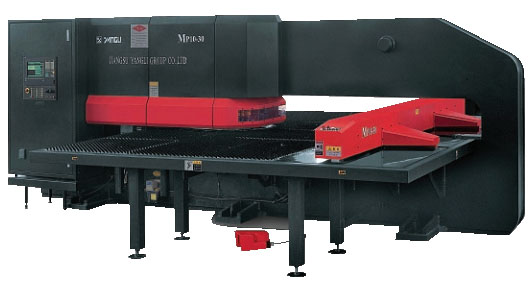

MP系列数控转塔冲床 |
 |
 |
主要特点： |
| MP10系列数控转塔车床采用闭式机身(ZL 2004 2 0108852.4)，整机经壁炉回火处理，整套进口德国哈雷公司液压系统，稳定可靠，能耗低（仅11kW）;数控系统采用 FANUC Oip；长镶套式结构转盘(ZL 02 2 18211.X)，旋转工位采用剖分式蜗轮蜗杆机构；国际化配套的气动元件及电气元件，进口大导程滚珠丝杠、直线导轨，钢球、毛刷结构工作台，全自动集中润滑系统，配置高性能全自动浮动式夹钳。
|
MP7-30机械式 |
MP10-30液压式 |
|
公称力 |
KN |
300 |
300 |
300 |
300 |
300 |
300 |
300 |
300 |
|
加工板材尺寸（含一次
再定位） |
mm |
1250
2500 |
1250
4000 |
1250
5000 |
1250
2500 |
1250
4000 |
1250
5000 |
1500
4000 |
1500
5000 |
|
工件最大质量 |
Kg |
156 |
156 |
210 |
156 |
156 |
210 |
210 |
235 |
|
板料最大移动速度 |
m/min |
106 |
106 |
106 |
106 |
106 |
106 |
106 |
106 |
|
工件最大厚度 |
mm |
6.35 |
6.35 |
6.35 |
6.35 |
6.35 |
6.35 |
6.35 |
6.35 |
|
一次冲孔最大直径 |
mm |
Φ88.9 |
Φ88.9 |
Φ88.9 |
Φ88.9 |
Φ88.9 |
Φ88.9 |
Φ88.9 |
Φ88.9 |
|
模位数 |
个 |
32 |
32 |
32 |
32 |
32 |
32 |
32 |
32 |
|
加工精度 |
mm |
±0.1 |
±0.1 |
±0.1 |
±0.1 |
±0.1 |
±0.1 |
±0.1 |
±0.1 |
|
冲孔频率 |
hpm |
270 |
270 |
270 |
600/※900 |
600/※900 |
600/※900 |
600/※900 |
600/※900 |
|
床身结构 |
|
C-双机架 |
C-双机架 |
C-双机架 |
闭式 |
闭式 |
闭式 |
闭式 |
闭式 |
|
控制轴数 |
个 |
4/※3 |
4/※3 |
4/※3 |
4/※3 |
4/※3 |
4/※3 |
4/※3 |
4/※3 |
|
旋转工位一次冲孔
最大直径 |
mm |
Φ50.8 |
Φ50.8 |
Φ50.8 |
Φ50.8 |
Φ50.8 |
Φ50.8 |
Φ50.8 |
Φ50.8 |
|
空气压力 |
Mpa |
0.55 |
0.55 |
0.55 |
0.55 |
0.55 |
0.55 |
0.55 |
0.55 |
|
机床重量 |
Ton |
14 |
14.5 |
15.5 |
19.5 |
20 |
20.5 |
21 |
22 |
|
机器外型尺寸 |
Mm |
5340
2700
2150 |
5340
4200
2150 |
5340
5200
2150 |
5400
2700
2200 |
5400
4200
2200 |
5400
5200
2200 |
6100
4200
2200 |
6100
5200
2200 |
|
MP10-40液压式 |
MP10-50液压式 |
|
公称力 |
KN |
400 |
400 |
400 |
400 |
500 |
500 |
500 |
500 |
|
加工板材尺寸（含一次
再定位） |
mm |
1250
2500 |
1250
4000 |
1500
4000 |
1500
5000 |
1250
2500 |
1250
4000 |
1500
4000 |
1500
5000 |
|
工件最大质量 |
Kg |
156 |
156 |
210 |
235 |
235 |
235 |
235 |
350 |
|
板料最大移动速度 |
m/min |
106 |
106 |
106 |
106 |
106 |
106 |
106 |
106 |
|
工件最大厚度 |
mm |
6.35 |
6.35 |
6.35 |
6.35 |
8 |
8 |
8 |
8 |
|
一次冲孔最大直径 |
mm |
Φ88.9 |
Φ88.9 |
Φ88.9 |
Φ88.9 |
Φ88.9 |
Φ88.9 |
Φ88.9 |
Φ88.9 |
|
模位数 |
个 |
32 |
32 |
32 |
32 |
32 |
32 |
32 |
32 |
|
加工精度 |
mm |
±0.1 |
±0.1 |
±0.1 |
±0.1 |
±0.1 |
±0.1 |
±0.1 |
±0.1 |
|
冲孔频率 |
hpm |
450 |
450 |
450 |
450 |
300 |
300 |
300 |
300 |
|
床身结构 |
|
闭式 |
闭式 |
闭式 |
闭式 |
闭式 |
闭式 |
闭式 |
闭式 |
|
控制轴数 |
个 |
4/※3 |
4/※3 |
4/※3 |
4/※3 |
4/※3 |
4/※3 |
4/※3 |
4/※3 |
|
旋转工位一次冲孔
最大直径 |
mm |
Φ50.8 |
Φ50.8 |
Φ50.8 |
Φ50.8 |
Φ50.8 |
Φ50.8 |
Φ50.8 |
Φ50.8 |
|
空气压力 |
Mpa |
0.55 |
0.55 |
0.55 |
0.55 |
0.55 |
0.55 |
0.55 |
0.55 |
|
机床重量 |
Ton |
20 |
21 |
22 |
23 |
22 |
23 |
24 |
25 |
|
机器外型尺寸 |
Mm |
5400
2700
2200 |
5400
4200
2200 |
6100
4200
2200 |
6100
5200
2200 |
5400
2700
2200 |
5400
4200
2200 |
6100
4200
2200 |
6100
5200
2200 | |
| |
|
|
