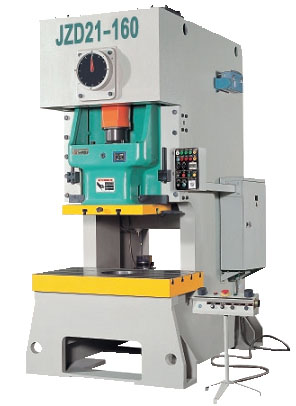

JZD21系列多连杆开式固定压力机 |
|
|
主要特点: |
JZD21系列多连杆开式固定压力机
■ 配备多连杆机构,更适合浅拉伸工序; ■ 钢板焊接高刚度机身; ■ 组合式湿式多片摩擦离合器; ■ 齿轮副浸油润滑; ■ 矩形六面加长导轨; ■ 液压过载保护装置; ■ 电动调模; ■ 上提式平衡缸装置 ■ 进口双联电磁阀; ■ 电动浓油强制润滑系统; ■ 平衡缸采用手动稀油润滑系统; ■ 配一组吹件装置; ■ 电子凸轮控制器; ■ 国际品牌PLC控制; ■ 国际品牌接触器、按钮、指示灯; ■ 可选配气垫装置,光电保护装置,可搭配各种自动化设备。
固定压力机参数表
|
JZ D21-110 |
JZD 21-125 |
JZD 21-160 |
JZ D21-200 |
公称力 |
kN |
1100 |
1250 |
1600 |
2000 |
公称力行程 |
mm |
6 |
6 |
6 |
6 |
滑块行程 |
mm |
180 |
180 |
200 |
200 |
行程次数 |
固定 |
min-1 |
50 |
50 |
40 |
35 |
可变Variable |
45-55 |
45-55 |
35-50 |
30-40 |
最大装模高度 |
mm |
360 |
360 |
400 |
450 |
装模高度调节量 |
mm |
80 |
80 |
110 |
110 |
滑块中心至机身距离 |
mm |
350 |
370 |
380 |
390 |
工作台板尺寸(前后×左右) |
mm |
680 1180 |
730 1300 |
740 1300 |
760 1400 |
工作台板厚度 |
mm |
120 |
120 |
150 |
160 |
机身工作台孔尺寸(直径/前后×左右) |
mm |
400 200 |
400 200 |
φ300 50 φ260 |
φ300 50 φ260 |
滑块底面尺寸(前后×左右) |
mm |
500 625 |
540 725 |
580 770 |
600 800 |
模柄孔尺寸(直径×深度) |
mm |
φ50 70 |
φ50 70 |
φ65 85 |
φ65 90 |
立柱间距离 |
mm |
850 |
850 |
850 |
870 |
主电动机 |
型号 |
|
YCT225-4A |
YCT225-4A |
YCT225-4B |
YCT250-4A |
功率 |
KW |
11 |
11 |
15 |
18.5 |
外形尺寸(前后×左右×高) |
mm |
2300 1600 3150 |
2450 1600 3200 |
2280 1540 3240 |
2500 1580 3320 |
净重 |
Kg |
About10300 |
About10800 |
About15220 |
About17650 | |
|
|
|
