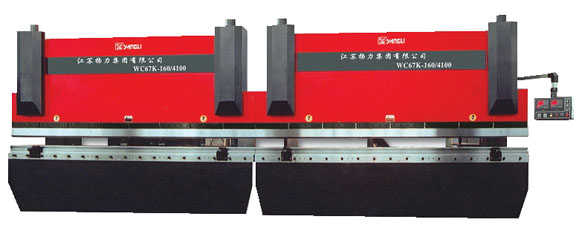

2-WC67K 系列双机联动经济型数控液压板料折弯机
■ 选用两台WC67K系列同规格主机,配置双机联动同步装置 ■ 双机联动主要用于加工特长工件 ■ 两台主机可单独使用,提高生产效率。
技术参数
|
2-WC67K-100/3200 |
2-WC67K-100/4000 |
2-WC67K-160/4000 |
2-WC67K-250/3200 |
2-WC67K-250/4200 |
公称力 |
kN |
2 1000 |
2 1000 |
2 1600 |
2 2500 |
2 2500 |
工作台长度 |
mm |
2 3200 |
2 4000 |
2 4000 |
2 3200 |
2 4200 |
主柱间距离 |
mm |
2550 |
3350 |
3140 |
2540 |
3140 |
喉口深度 |
mm |
320 |
320 |
320 |
400 |
400 |
滑块行程 |
mm |
130 |
130 |
200 |
250 |
250 |
行程调节量 |
mm |
100 |
100 |
150 |
180 |
180 |
最大开启高度 |
mm |
390 |
390 |
465 |
500 |
500 |
行程次数 |
Min-1 |
≥10 |
≥10 |
≥6 |
≥3 |
≥3 |
主电动机功率 |
kW |
7.5 |
7.5 |
11 |
18.5 |
18.5 |
净重 |
kg |
2 7220 |
2 8340 |
2 11160 |
2 13840 |
2 13250 |
外形尺寸(长 宽 高) |
mm |
7580 1945 2420 |
9180 1945 2420 |
9600 2250 2560 |
7680 2250 2920 |
9680 2250 2920 |
|
2-WC67K-250/5000 |
2-WC67K-250/6000 |
2-WC67K-300/5000 |
2-WC67K-300/6000 |
2-WC67K-400/6000 |
2-WC67K-500/6000 |
公称力 |
kN |
2 2500 |
2 2500 |
2 3000 |
2 3000 |
2 4000 |
2 5000 |
工作台长度 |
mm |
2 5000 |
2 6000 |
2 5000 |
2 6000 |
2 6000 |
2 6000 |
主柱间距离 |
mm |
4000 |
5000 |
3900 |
4900 |
5000 |
4760 |
喉口深度 |
mm |
400 |
400 |
400 |
400 |
400 |
400 |
滑块行程 |
mm |
250 |
250 |
250 |
250 |
320 |
320 |
行程调节量 |
mm |
180 |
180 |
180 |
180 |
220 |
220 |
最大开启高度 |
mm |
500 |
500 |
535 |
535 |
600 |
630 |
行程次数 |
Min-1 |
≥3 |
≥3 |
≥3 |
≥3 |
≥2.5 |
≥2.5 |
主电动机功率 |
kW |
18.5 |
18.5 |
22 |
22 |
37 |
37 |
净重 |
kg |
2 17100 |
2 18600 |
2 27100 |
2 29200 |
2 4100 |
2 47600 |
外形尺寸(长 宽 高) |
mm |
11280 2250 2980 |
12840 2250 2980 |
10800 2250 3115 |
12800 2250 3520 |
13600 2650 3900 |
12400 4500 4760 | |
