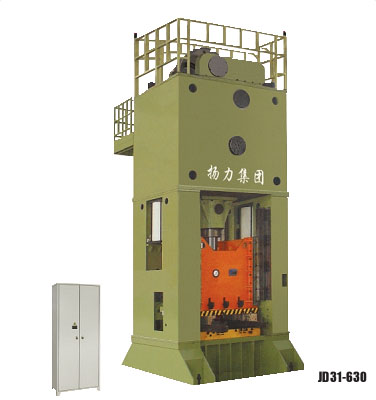

J31系列闭式单点压力机

主要特点：

J31系列闭式单点压力机

■ 钢板焊接结构，横梁、立柱和底座通过拉紧螺栓预紧而组成一体，整机具有较高强度和刚度；
■ 气动摩擦离合器与制动器；
■ 液压过载保护装置；
■ 整机结构合理，造型美观，能满足结构复杂零件的工艺需要；
■ JD31系列滑块与主传动之间采用导柱导套结构，JC31系列无导柱导套结构；
■ JC31系列主润滑采用定时定点定量电动浓油润滑，JD31系列主润滑采用定点定时定量稀油自动润滑系统；
■ 国际品牌PLC控制；
■ 国际品牌的按钮、指示灯、交流接触器、空气开关等控制件；
■ 电子凸轮与机械凸轮控制器双回路控制；
■ 可选配：气垫、光电保护装置；
■ 技术参数中高度仅代表JD31系列。

压力机技术参数

			单点 1-POINT
			JC31-250	JC31-315	JC31-400	JC31-500	JD31-250
公称力		kN	2500	3150	4000	5000	2500
公称力行程		mm	11	11	11	13	11
滑块行程		mm	315	315	400	400	315
滑块行程次数		min-1	20	19	17	16	20
最大装模高度		mm	500	500	600	600	500
装模高度调节量		mm	200	200	250	250	200
工作台板尺寸（前后×左右×厚度）		mm	950 1000 140	1100 1100 160	1200 1240 180	1400 1500 200	1100 1100 140
滑块底面尺寸（前后×左右）		mm	850 960	1000 1000	1100 1240	1300 1490	850 960
打料行程（刚性）		mm	100	100	150	120	100
导轨间距离		mm	810	990	1200	1340	810
气垫	压紧力/顶出力	kN	250/250	300/300	400/400	400/400	250/250
	行程	mm	150	150	150	200	150
	数量		1	1	1	1	1
机床外形尺寸	前后FB	mm	2070	2500	2650	2800	3500
	左右RL	mm	2270	3700	3900	4200	4200
	地面以上高度	mm	5800	6200	6800	7000	6050
压力机整机重量		T	32	36	62	80	33
主电动机功率		kW	30	37	55	55	30


			JD31-400	JD31-500	JD31-630	JD31-800
公称力		kN	4000	5000	6300	8000
公称力行程		mm	11	13	13	13
滑块行程		mm	400	400	400	500
滑块行程次数		min-1	17	12	12	10
最大装模高度		mm	600	700	700	800
装模高度调节量		mm	250	250	250	315
工作台板尺寸（前后×左右×厚度）		mm	1200 1240 180	1400 1500 190	1500 1700 200	1600 1900 210
滑块底面尺寸（前后×左右）		mm	1100 1240	1350 1500	1400 1680	1500 1800
打料行程（刚性）		mm	150	150	150	200
导轨间距离		mm	1200	1520	1720	1920
气垫	压紧力/顶出力	kN	400/400	500/500	500/500	800/800
	行程	mm	150	200	200	250
	数量		1	1	1	1
机床外形尺寸	前后FB	mm	2450	3000	3350	3270
	左右RL	mm	3900	3650	3950	4350
	地面以上高度	mm	6800	7100	7650	8300
压力机整机重量		T	62	80	90	125
主电动机功率		kW	55	55	75	75
