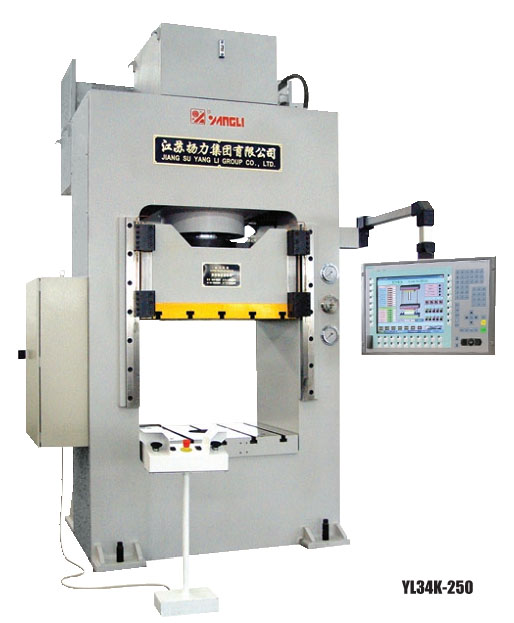

电液伺服数控精密高速液压机
■ 该机主机结构类同YL34型框架式单动薄板拉伸（冲压）液压机，具有更高的机床刚性和精度。
选用进口液压伺服器阀和比例压力阀控制，机床运行速度极高，平衡无冲击，滑块和液压垫行程定位精度高。
■ 该机配备了西门子面板PC.12寸屏，由光栅尺检测发讯，结合工控机控制。
■ 专用液压机监控软件具有曲线图表和数字显示，工作循环时间、压力设定、滑块位置设定、泄压时间设定、行程速度设定、行程设定、完整I/O信息、单段或多段数据设定，操作错误报警等功能。
技术参数
|
|
YL34K-100 |
YL34K-160 |
YL34K-200 |
YL34K-250 |
YL34K-315 |
YL34K-400 |
YL34K-500 |
YL34K-630 |
|
公称力 |
kN |
630+200
2 |
1000+300
2 |
1000+500
2 |
1250+630
2 |
1600+800
2 |
2000+1000
2 |
2500+1250
2 |
3150+1600
2 |
|
回程力 |
kN |
37
2 |
45
2 |
60
2 |
69
2 |
76
2 |
165
2 |
277
2 |
408
2 |
|
滑块行程 |
mm |
600 |
600 |
700 |
700 |
800 |
800 |
1000 |
1200 |
|
最大开口高度 |
mm |
750 |
750 |
1000 |
1000 |
1200 |
1200 |
1400 |
1600 |
|
液压垫公称力 |
kN |
400 |
630 |
800 |
800 |
1250 |
1250 |
1000*2 |
1000*2 |
|
液压垫回程力 |
kN |
147 |
194 |
280 |
280 |
360 |
360 |
320*2 |
320*2 |
|
液压垫行程 |
mm |
200 |
200 |
250 |
250 |
300 |
300 |
350 |
400 |
|
滑块速度 |
空程下行 |
mm/s |
400 |
400 |
300 |
450 |
500 |
400 |
500 |
500 |
|
工作 |
mm/s |
29 |
23 |
18 |
24 |
24 |
25 |
25 |
25 |
|
回程 |
mm/s |
400 |
400 |
300 |
430 |
500 |
300 |
225 |
190 |
|
液压垫速度 |
上升 |
mm/s |
72 |
58 |
45 |
75 |
60 |
75 |
62 |
78 |
|
退回 |
mm/s |
200 |
190 |
130 |
210 |
200 |
260 |
190 |
240 |
|
工作台尺寸 |
左右 |
mm |
1000 |
1000 |
1200 |
1200 |
1500 |
2000 |
3000 |
3500 |
|
前后 |
mm |
800 |
800 |
1000 |
1000 |
1200 |
1500 |
2000 |
2000 |
|
液压垫尺寸 |
左右 |
mm |
650 |
650 |
950 |
950 |
1120 |
1420 |
2320 |
2920 |
|
前后 |
mm |
650 |
650 |
800 |
800 |
820 |
1120 |
1420 |
1420 |
|
外形尺寸 |
左右 |
mm |
2880 |
2980 |
3280 |
3380 |
3900 |
4500 |
5600 |
6200 |
|
前后 |
mm |
1650 |
1770 |
2000 |
2100 |
2500 |
3000 |
3500 |
3600 |
|
地面上高度 |
mm |
3250 |
3350 |
3900 |
4300 |
5200 |
5600 |
6200 |
7200 |
|
主电机功率 |
kW |
30 |
37 |
37 |
55 |
75 |
90 |
110 |
132 |
|
机器总重量 |
kg |
7500 |
11000 |
14500 |
17500 |
26500 |
42000 |
88000 |
120000 | |
