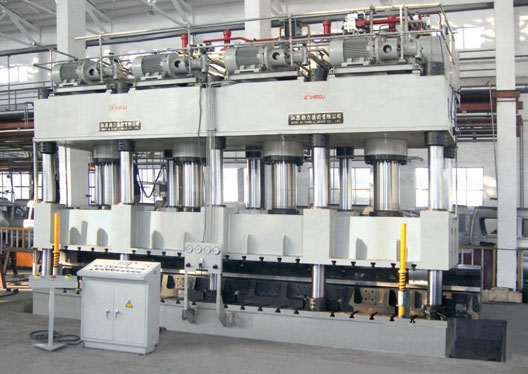

YL89系列汽车纵梁成型液压机

主要特点：

YL89系列汽车纵梁成型液压机

■ 机床有单机和双机联动两种形式；
■ 机床三梁为焊接构件，均经壁炉整体回火，大型数控落地镗铣床加工，精度保持性好；
■ 机身采用多柱式结构，立柱表面经中频淬火处理，强度好、硬度高，耐磨抗拉伤。
■ 滑块行程采用进口位移传感器检测发讯，闭环控制，电液比例泵执行，油缸同步效果好，滑块抗偏载能力较强。
■ 机床设有独立的电器柜，采用日本三菱PLC+触摸屏控制，通过操作面板实现集中操作，半自动状态下动作规范分定压和定程两种方式，定压状态具有保压延时和自动返程功能。
■ 机床设有双手操作、多处急停，过载保护、偏载保护、安全护栏等安全措施。
■ 根据用户需要可为机床配置上打料机构，下液压垫、换模升降导轨、移动工作台等，并可以为用户提供框架式结构的机床。

技术参数

			YL89-1600	YL89-2000	YL89-2400	YL89-3500	YL89-4000	YL89-4500	YL89-6300
公称力		kN	4000 4	5000 4	4000 6	8750 4	6733 6	7500 6	10500 6
回程力		kN	500 4	570 4	500 6	1020 64	1110 6	1150 6	840 6
滑块行程		mm	900	900	900	900	1000	900	1000
开口高度		mm	1500	1500	1500	1400	1600	1500	1600
顶出力		kN	400 8	500 8	400 12	400 8	520 12	480 12	630 12
顶缸回程力		kN	250 8	280 4	250 12	250 8	260 12	210 12	250 12
顶出行程		mm	300	300	300	250	300	300	300
滑块速度	空程下行	mm/s	120	120	130	110	100	100	150
	工作	mm/s	8.5	8	9.5	8.5	9	8	9
	回程	mm/s	70	70	75	70	55	55	100
顶出速度	上升	mm/s	40	40	45	45	70	60	40
顶出速度	退回	mm/s	105	95	75	80	135	140	100
工作台有效尺寸	左右	mm	7000	8000	4500 2	9000	8000+4000	6000 2	12500
工作台有效尺寸	前后	mm	1800	1850	1800	2420	2290	2290	3000
工作台有效尺寸	左右	mm	7000	8000	4500 2	9000	8000+4000	6000 2	12500
工作台有效尺寸	前后	mm	1150	1150	1150	1500	1500	1500	2000
外形尺寸	左右	mm	7400	8400	9500	9200	12010	12500	13000
	前后	mm	3500	3550	3500	3800	3200	3900	4500
	地面上高度	mm	5600	5900	5900	6100	4620	6500	7200
主电机功率		kW	45 4	45 4	55×4＋ 11×2	55 6	75 6	75 6	75×6＋ 11×4
机器总重量		kg	110000	160000	250000	240000	280000	300000	520000
