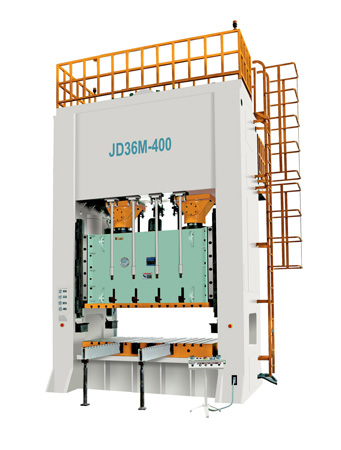

J36M系列整体机身闭式压力机
■ 整机结构合理,造型美观,能满足结构复杂零件的工艺需要; ■ 机身采用整体钢板焊接结构,具有较高的刚度和强度; ■ 气动摩擦离合器与制动器; ■ 滑块导向采用八面直角导轨导向; ■ 液压过载保护装置; ■ 进口双联电磁阀; ■ 国际品牌PLC控制; ■ 电子凸轮与机械凸轮控制器双回路控制; ■ 国际品牌的按钮、指示灯、交流接触器、空气开关等控制件; ■ JD36M系列滑块与主传动之间采用导柱导套结构,JC36M系列无导柱导套结构; ■ JD36M系列主润滑采用定时定点定量稀油自动润滑系统,JC36M系列主润滑采用定点定量电动浓油润滑; ■ 可选配:气垫、快速换模装置、光电保护装置。
压力机技术参数
|
JC36M-250 JD36M-250 |
JC36M-400 JD36M-400 |
JC36M-500 JD36M-500 |
JC36M-630 JD36M-630 |
JC36M-800 JD36M-800 |
公称力 |
kN |
2500 |
4000 |
5000 |
6300 |
8000 |
公称力行程 |
mm |
13 |
13 |
13 |
13 |
13 |
滑块行程 |
mm |
400 |
400 |
500 |
500 |
400 |
滑块行程次数 |
min-1 |
20 |
15 |
13 |
12 |
10 |
最大装模高度 |
mm |
600 |
750 |
900 |
1000 |
1000 |
装模高度调节量 |
mm |
250 |
315 |
350 |
350 |
350 |
工作台板尺寸(前后×左右×厚度) |
mm |
1250
2770
180 |
1600
2800
200 |
1600
3300
220 |
1600
3500
240 |
1600
3500
240 |
滑块底面尺寸(前后×左右) |
mm |
1250
2770 |
1600
2800 |
1600
3300 |
1600
3500 |
1600
3500 |
打料行程(刚性) |
mm |
140 |
150 |
200 |
200 |
200 |
导轨间距离 |
mm |
2620 |
2700 |
3200 |
3400 |
3400 |
气垫 |
顶出力 |
kN |
500 |
600 |
800 |
1000 |
1000 |
行程 |
mm |
200 |
200 |
220 |
240 |
240 |
主电动机功率 |
kW |
37 |
55 |
55 |
75 |
90 | |
