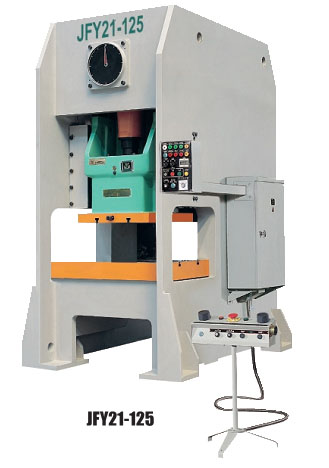

JFY21/JHY21系列半闭式高性能固定台压力机
■ 钢板焊接结构机身,C形开口变形为O形开口,具有高强度,高刚度; ■ 主电机采用西门子电机; ■ 组合式干式气动摩擦离合器; ■ 齿轮副浸油润滑; ■ JFY21系列刚性压塌式保险器;JFY21系列液压过载保护; ■ 矩形六面加长导轨; ■ JFY21/JHY21-45手动调模,刻度显示;JFY21/JHY21-63以上电动调模,数字显示; ■ 上提式气动平衡缸装置; ■ 进口双联电磁阀; ■ JFY21-160及以上、JH21Y系列采用电动浓油强制润滑系统; ■ 平衡缸采用手动稀油润滑系统; ■ 配一组吹件装置; ■ 国际品牌PLC集中控制; ■ 国际品牌的按钮、指示灯、交流接触器、空气开关等控制件; ■ 可选配气垫装置,自动送料轴装置,光电保护装置,可搭配各种自动化设备。
采用半闭式机身机构 采用干式气动摩擦离合器 采用刚性压塌式保险器(JFY21系列) 液压过载保护(JHY21系列)
|
JFY25-45 JHY25-45 |
JFY21-63 JHY21-63 |
JHY21-80 JHY21-80 |
JFY21-110 JHY21-110 |
JFY21-125 JHY21-125 |
公称力 |
KN |
450 |
630 |
800 |
1100 |
1250 |
公称力行程 |
mm |
4 |
4 |
5 |
6 |
6 |
滑块行程 |
mm |
100 |
120 |
140 |
160 |
160 |
行程次数 |
固定 |
min |
80 |
70 |
60 |
50 |
50 |
可变 |
mm |
70-90 |
60-80 |
50-70 |
40-60 |
40-60 |
最大装模高度 |
Mm |
270 |
300 |
320 |
350 |
350 |
装模高度调节量 |
Mm |
60 |
80 |
80 |
80 |
80 |
工作台板尺寸(前后×左右) |
Mm |
440 750 |
580 840 |
580 960 |
680 1020 |
680 1020 |
工作台板落料孔尺寸(上孔直径×深度×下孔直径) |
mm |
φ180 30 φ160 |
φ200 40 φ180 |
φ200 40 φ180 |
φ260 50 φ220 |
φ260 50 φ220 |
工作台板厚度 |
mm |
110 |
110 |
120 |
140 |
140 |
机身工作台孔尺寸(直径/前后×左右) |
mm |
300 300 |
390 460 |
390 520 |
420 540 |
420 540 |
滑块底面尺寸(前后×左右) |
mm |
340 410 |
400 480 |
420 560 |
500 650 |
540 680 |
模柄孔尺寸(直径×深度) |
mm |
φ40 60 |
φ50 80 |
φ50 80 |
φ60 80 |
φ60 80 |
立柱间的距离 |
mm |
600 |
680 |
760 |
850 |
850 |
侧面开孔尺寸(前后) |
mm |
460 |
600 |
600 |
700 |
700 |
主电机功率 |
KW |
5.5 |
5.5 |
7.5 |
11 |
11 |
外形尺寸(前后×左右×高) |
mm |
1635 1175 2315 |
2000 1270 2520 |
2000 1370 2780 |
2130 1530 3060 |
2130 1570 3060 |
净重 |
KG |
4300 |
6400 |
9500 |
10650 |
11150 |
|
JFY21-160 JHY21-160 |
JFY21-200 JHY21-200 |
JHY21-250 |
JHY21-315 |
JHY21-400 |
公称力 |
KN |
1600 |
2000 |
2500 |
3150 |
4000 |
公称力行程 |
mm |
6 |
6 |
8 |
8 |
10 |
滑块行程 |
mm |
160 |
180 |
200 |
200 |
200 |
行程次数 |
固定 |
|
40 |
35 |
30 |
30 |
25 |
可变 |
最大装模告诉 |
Mm |
35-50 |
30-40 |
25-35 |
25-35 |
20-30 |
装模高度调节量 |
Mm |
350 |
390 |
430 |
430 |
430 |
工作台板尺寸(前后×左右) |
Mm |
110 |
110 |
120 |
120 |
120 |
工作台板落料尺寸(上孔直径×深度×下孔直径) |
mm |
740 1050 |
760 1130 |
800 1200 |
800 1200 |
800 1250 |
工作台板厚度 |
mm |
φ300 50 φ260 |
φ300 50 φ260 |
φ320 50 φ280 |
φ320 50 φ280 |
φ320 50 φ280 |
|
|
150 |
160 |
170 |
170 |
180 |
机身工作台孔尺寸直径 |
mm |
480 600 |
φ470 |
370 570 |
440 580 |
440 580 |
滑块底面尺寸(前后×左右) |
mm |
580 770 |
600 800 |
650 850 |
650 850 |
690 900 |
模柄孔尺寸(直径×深度) |
mm |
φ65 85 |
φ65 90 |
φ70 90 |
φ70 90 |
φ70 90 |
立柱间的距离 |
mm |
930 |
970 |
1040 |
1040 |
1080 |
侧面开孔尺寸(前后) |
mm |
760 |
780 |
840 |
840 |
840 |
主电机功率 |
KW |
15 |
18.5 |
22 |
30 |
37 |
外形尺寸(前后×左右×高) |
mm |
2440 1650 3210 |
2560 1680 3320 |
2880 1760 3400 |
2880 1760 3400 |
3020 1760 3500 |
机床重量 |
KG |
17850 |
18000 |
25000 |
26000 |
31000 | |
